Máquina para cortar trincheras de múltiples funciones

Máquina para cortar trincheras de múltiples funciones
Propiedades básicas
Lugar de origen: Porcelana
Nombre de la marca: APIE
Número de modelo: Serie del SC
Trading Properties
Minimum Order Quantity: 1 unidad
Price: US$ 400000-550000 Unit
Payment Terms: L/C, D/A, D/P, T/T, Western Union, Moneygram
Supply Ability: 10 unidades por mes
Etiquetas:

Spherical Hobs Hydromill

grab Trench Cutter Machine

Hydromill grab Trench Cutter Machine
Resumen del producto
Beneficios del hob esférico en el corte con hidrofresadora Construcción rentable: La implementación de hobs esféricos reduce significativamente los gastos asociados con el corte con hidrofresadora en roca dura, lo que conduce a plazos de proyecto más rápidos. Proceso optimizado: No se requiere la ...
Atributos personalizados del producto
Resaltar

Máquina de trincheras multifunción

,

Máquina de corte de zanjas con pared de diafragma

,

Máquina de trincheras de pared de diafragma

Nombre del producto:
Cortador de zanjas
Potencia instalada:
571 kW
Torque del cortador:
100 kNm
Profundidad máxima:
55 m
Peso máximo de transporte:
29.6 m
Altura del ordenador central:
La longitud de la línea de banda es igual a la longitud de la línea de banda.
Modelo de soporte de cuchillo:
Sección 3
Descripción de producto
Especificaciones y Características Detalladas

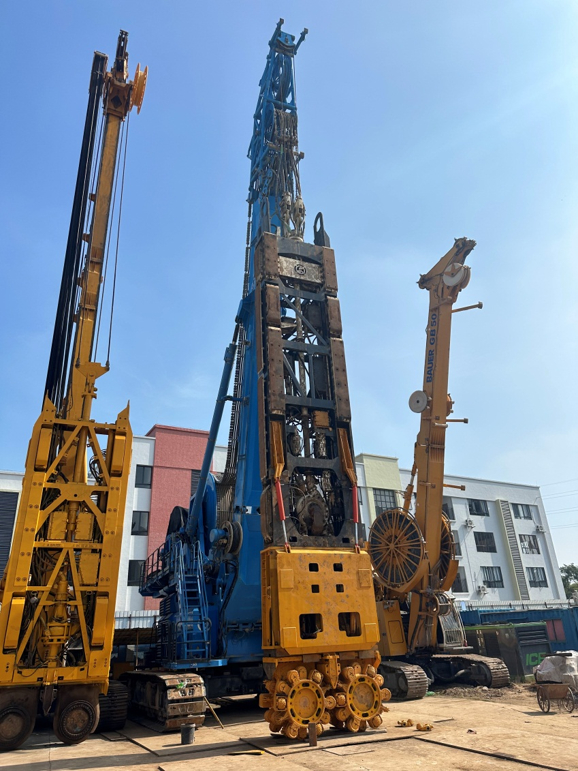

Máquina para cortar trincheras de múltiples funciones 0



Beneficios del hob esférico en el corte con hidrofresadora

  1. Construcción rentable: La implementación de hobs esféricos reduce significativamente los gastos asociados con el corte con hidrofresadora en roca dura, lo que conduce a plazos de proyecto más rápidos.

  2. Proceso optimizado: No se requiere la perforación previa de agujeros, lo que simplifica el equipo y los procesos de construcción necesarios.

  3. Operación prolongada: La rueda de hidrofresadora con dientes de hob permite una operación continua de hasta 100 horas, lo que disminuye la frecuencia de elevaciones de la hidrofresadora y extiende eficazmente el plazo de construcción, al tiempo que reduce las necesidades de mano de obra.

  4. Necesidades de mantenimiento reducidas: El módulo de hidrofresadora funciona sin problemas con un esfuerzo mínimo en la caja de cambios, lo que reduce tanto el tiempo como los costos de mantenimiento.

  5. Impacto mínimo en el suelo: Esta tecnología causa poca alteración del suelo, lo que la hace ideal para proyectos ubicados cerca de estructuras existentes.

  6. Deflexión de corte mejorada: El diseño mejora las capacidades de deflexión durante el corte con hidrofresadora en formaciones rocosas desafiantes.

  7. Alta precisión: La alineación vertical de las zanjas se puede mantener con una precisión de hasta 1‰, lo que garantiza resultados de alta calidad.

  8. Eficiencia de combustible: El sistema logra más del 20% de ahorro de combustible (promediando 73L/h con un motor CAT C18), lo que lo hace más eficiente energéticamente y respetuoso con el medio ambiente.

Máquina para cortar trincheras de múltiples funciones 1



Descripción general de las ruedas de corte: Caja de cambios y hob esférico

Para un rendimiento óptimo, un hob esférico necesita generar una fuerza descendente adecuada, con cada hob que requiere un mínimo de 5 toneladas. Considerando una rueda con un grosor de 1200 mm, tiene un total de 54 hobs. Típicamente, aproximadamente un tercio de estos, alrededor de 18 hobs, están activamente involucrados en la rotura de la roca, lo que requiere una presión total de al menos 90 toneladas. Por lo tanto, cada caja de cambios debe soportar 45 toneladas de presión, lo que destaca la necesidad de capacidades robustas de soporte de carga radial.

El hob funciona como un rompedor de rocas rodante, lo que significa que no exige un alto par. Por consideraciones de seguridad, la caja de cambios está diseñada con una clasificación de par de 150 kNm. El extremo de salida presenta un diseño hexagonal cónico, que facilita la instalación y extracción rápidas de la rueda de corte.

El hob esférico utiliza dos tipos principales de herramientas de corte fijas: hidrofresadoras laterales e hidrofresadoras de corte principales. Cada línea de trayectoria incluye tres hidrofresadoras laterales y dos hidrofresadoras de corte principales. Además, el diseño incorpora un diente de aleta en una estructura de rodillo, que es simple y efectiva. Este diseño innovador proporciona una resistencia superior a la fuerza en comparación con las máquinas tradicionales, donde la estructura de diente de aleta más pesada a menudo conduce al rápido desgaste de los bloques de desgaste y los anillos guía.



Máquina para cortar trincheras de múltiples funciones 2





Parámetros del módulo con SC-135



Máquina para cortar trincheras de múltiples funciones 3

Parámetro Especificación
Peso total del módulo de hidrofresadora 47–60 toneladas
Grosor de la pared 1000–2000 mm
Par máximo de la caja de cambios 180 kNm
Velocidad de salida de la caja de cambios 0–20 rpm
Fuerza de prensado máxima 60 toneladas
Presión máxima sobre el suelo 120 toneladas



Parámetros del módulo con XCMG 120



Máquina para cortar trincheras de múltiples funciones 4



Parámetro Especificación
Peso total del módulo de hidrofresadora 47–60 toneladas
Grosor de la pared 1000–2000 mm
Par máximo de la caja de cambios 180 kNm
Velocidad de salida de la caja de cambios 0–20 rpm
Fuerza de prensado máxima 60 toneladas
Presión máxima sobre el suelo 120 toneladas
