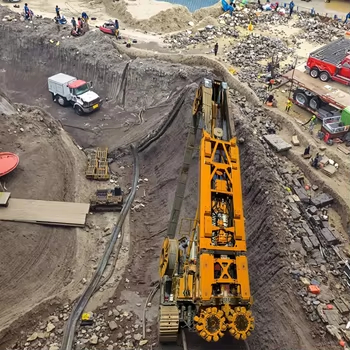

Máquina de corte de zanjas subterráneas Máquina de fresado de cortes de zanjas de pared de diafragma

Máquina de corte de zanjas subterráneas Máquina de fresado de cortes de zanjas de pared de diafragma
Propiedades básicas
Lugar de origen: PORCELANA
Nombre de la marca: APIE
Número de modelo: Serie del SC
Trading Properties
Minimum Order Quantity: 1 unidad
Price: US$ 400000-550000 Unit
Payment Terms: L/C, D/A, D/P, T/T, Western Union, Moneygram
Supply Ability: 10 unidades por mes
Etiquetas:

Hidromuela de Hobs esférica

Máquina de corte de molino de hidrógeno con caja de engranajes

Máquina de corte de molinos hidráulicos para la construcción
Resumen del producto
Ventajas de las fresas esféricas en el corte con hidrofresadora Eficiencia de costos: La utilización de fresas esféricas reduce significativamente los costos asociados con el corte con hidrofresadora en roca dura, lo que permite una finalización más rápida del proyecto. Operaciones simplificadas: No ...
Atributos personalizados del producto
Resaltar

Máquina de corte de zanjas subterráneas

,

Máquina de fresado de cortador de zanjas de pared de diafragma

,

Máquina de corte de zanjas de fresado

Nombre del producto:
Cortador de zanjas
Potencia instalada:
571 kW
Torque del cortador:
100 kNm
Profundidad máxima:
55 m
Peso máximo de transporte:
29.6 m
Altura del ordenador central:
La longitud de la línea de banda es igual a la longitud de la línea de banda.
Modelo de soporte de cuchillo:
Sección 3
Descripción de producto
Especificaciones y Características Detalladas



Máquina de corte de zanjas subterráneas Máquina de fresado de cortes de zanjas de pared de diafragma 0



Ventajas de las fresas esféricas en el corte con hidrofresadora

  1. Eficiencia de costos: La utilización de fresas esféricas reduce significativamente los costos asociados con el corte con hidrofresadora en roca dura, lo que permite una finalización más rápida del proyecto.

  2. Operaciones simplificadas: No hay necesidad de perforar agujeros previamente, lo que agiliza la maquinaria y los procesos de construcción requeridos.

  3. Tiempo de operación extendido: La rueda de hidrofresadora con dientes de fresa permite una operación ininterrumpida de hasta 100 horas, minimizando la frecuencia de elevaciones de la hidrofresadora y extendiendo los plazos generales del proyecto, al tiempo que reduce los requisitos de mano de obra.

  4. Menores requisitos de mantenimiento: El módulo de hidrofresadora funciona eficientemente con una menor tensión en la caja de cambios, lo que reduce el tiempo y los gastos de mantenimiento.

  5. Mínima alteración ambiental: Esta tecnología produce una mínima alteración del suelo, lo que la hace adecuada para proyectos cercanos a estructuras existentes.

  6. Mayor deflexión de corte: El diseño mejora las capacidades de deflexión durante el corte con hidrofresadora en formaciones rocosas difíciles.

  7. Alta precisión: Las zanjas se pueden mantener con una precisión de alineación vertical de hasta 1‰, lo que garantiza una calidad superior en los resultados.

  8. Ahorro de combustible: El sistema ofrece más del 20% de ahorro de combustible, con un promedio de 73L/h con un motor CAT C18, lo que promueve la eficiencia energética y la sostenibilidad ambiental.

Máquina de corte de zanjas subterráneas Máquina de fresado de cortes de zanjas de pared de diafragma 1



Descripción general de las ruedas de corte: Caja de cambios y fresa esférica

Para lograr un rendimiento óptimo, una fresa esférica debe producir suficiente fuerza descendente, y cada fresa requiere al menos 5 toneladas. En una rueda que mide 1200 mm de grosor, hay un total de 54 fresas. Típicamente, aproximadamente un tercio, o aproximadamente 18 fresas, participan activamente en la rotura de la roca, lo que resulta en una presión total requerida de no menos de 90 toneladas. En consecuencia, cada caja de cambios debe ser capaz de soportar 45 toneladas de presión, lo que subraya la importancia de las fuertes capacidades de soporte de carga radial.

La fresa actúa como un rompedor de rocas rodante, lo que significa que funciona sin necesidad de un alto par. Por seguridad, la caja de cambios está clasificada para un par de 150 kNm. Su extremo de salida presenta un diseño hexagonal cónico, lo que permite una instalación y extracción rápida y fácil de la rueda de corte.

La fresa esférica emplea dos tipos principales de herramientas de corte fijas: hidrofresadoras laterales e hidrofresadoras de corte principales. Cada línea de trayectoria consta de tres hidrofresadoras laterales y dos hidrofresadoras de corte principales. El diseño también incluye un diente de aleta en una estructura de rodillo, que es sencillo y eficaz. Esta configuración innovadora ofrece una mayor resistencia a la fuerza en comparación con las máquinas tradicionales, donde la estructura más pesada del diente de aleta a menudo resulta en un rápido desgaste de los bloques de desgaste y los anillos guía.



Máquina de corte de zanjas subterráneas Máquina de fresado de cortes de zanjas de pared de diafragma 2





Parámetros del módulo con SC-135



Máquina de corte de zanjas subterráneas Máquina de fresado de cortes de zanjas de pared de diafragma 3

Parámetro Especificación
Peso total del módulo de hidrofresadora 47–60 toneladas
Espesor de la pared 1000–2000 mm
Par máximo de la caja de cambios 180 kNm
Velocidad de salida de la caja de cambios 0–20 rpm
Fuerza de prensado máxima 60 toneladas
Presión máxima sobre el suelo 120 toneladas



Parámetros del módulo con XCMG 120



Máquina de corte de zanjas subterráneas Máquina de fresado de cortes de zanjas de pared de diafragma 4



Parámetro Especificación
Peso total del módulo de hidrofresadora 47–60 toneladas
Espesor de la pared 1000–2000 mm
Par máximo de la caja de cambios 180 kNm
Velocidad de salida de la caja de cambios 0–20 rpm
Fuerza de prensado máxima 60 toneladas
Presión máxima sobre el suelo 120 toneladas
